Popis zapojení kabelu pro připojení plotteru XY4140 k PMD 85 (na konektor K4)

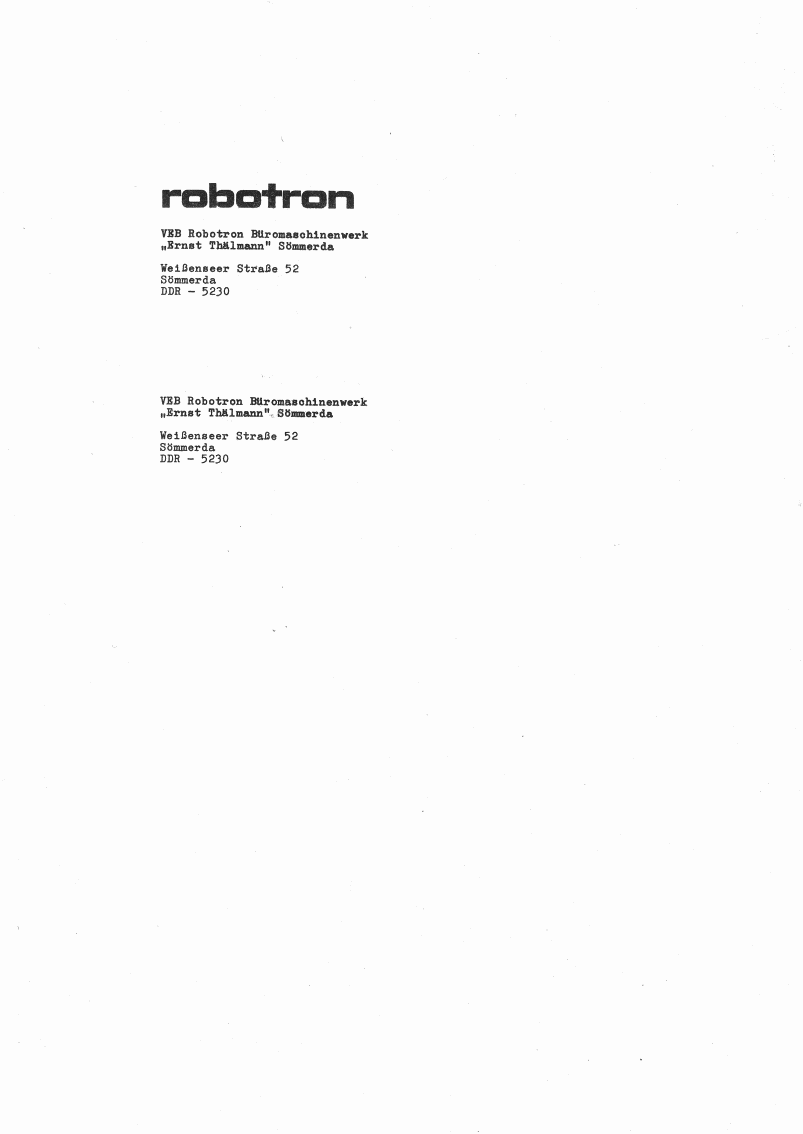

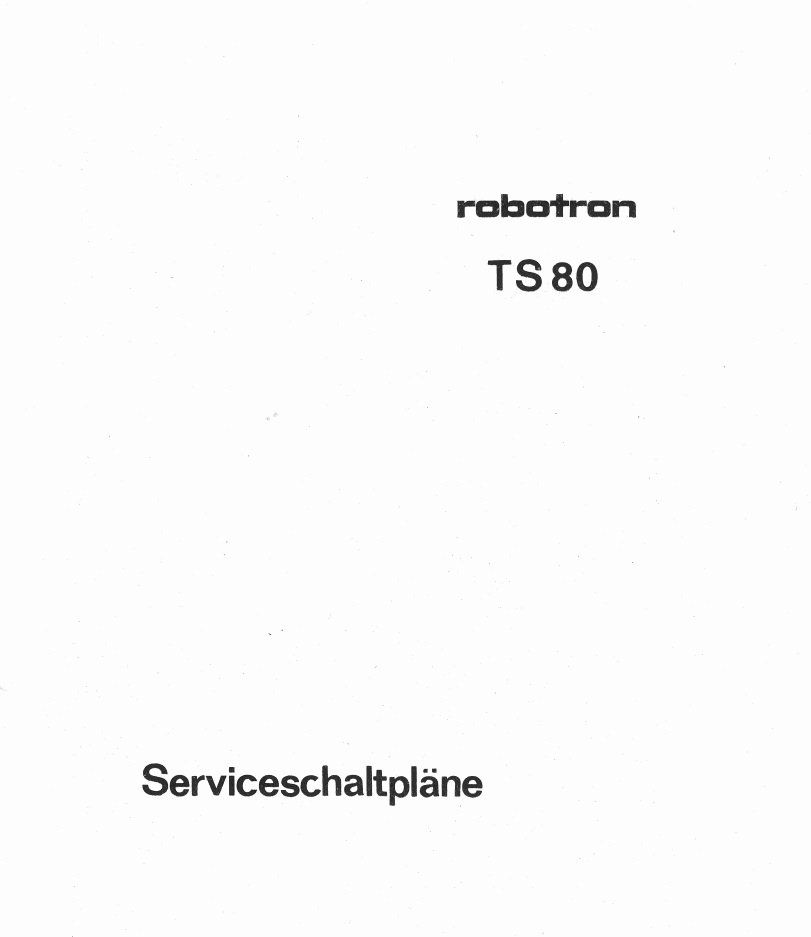

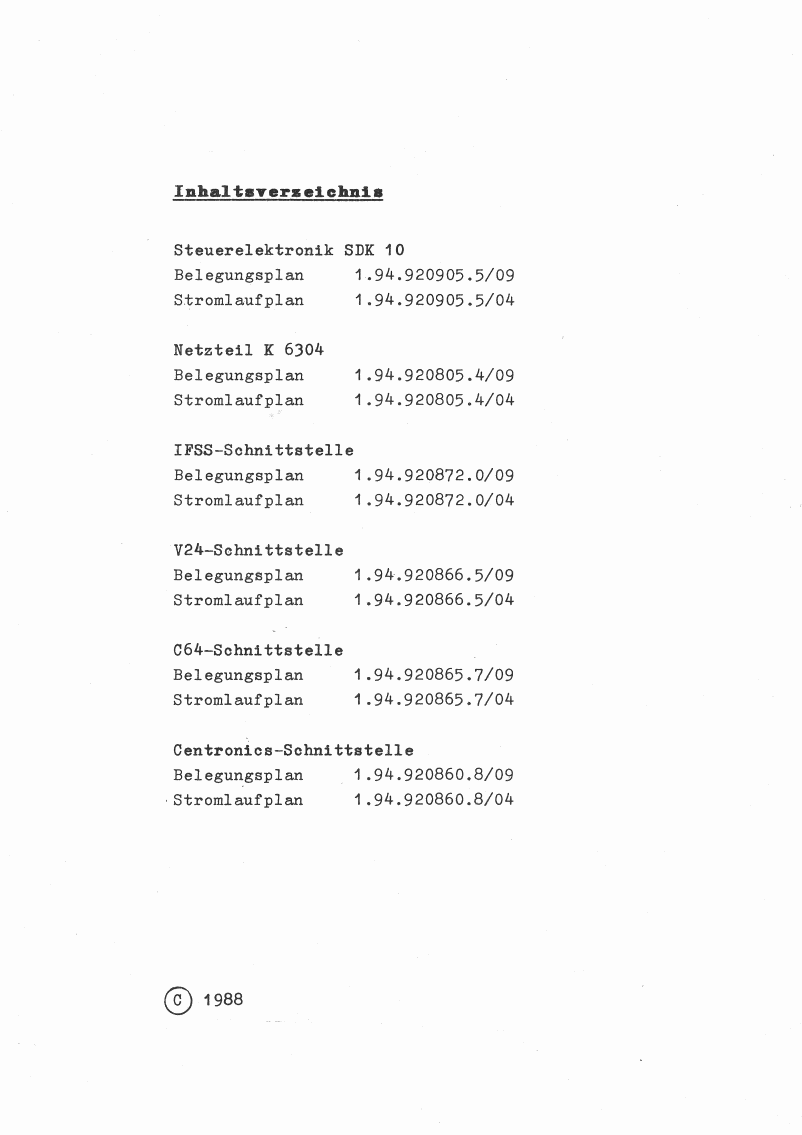

Obal 1 2 Obsah

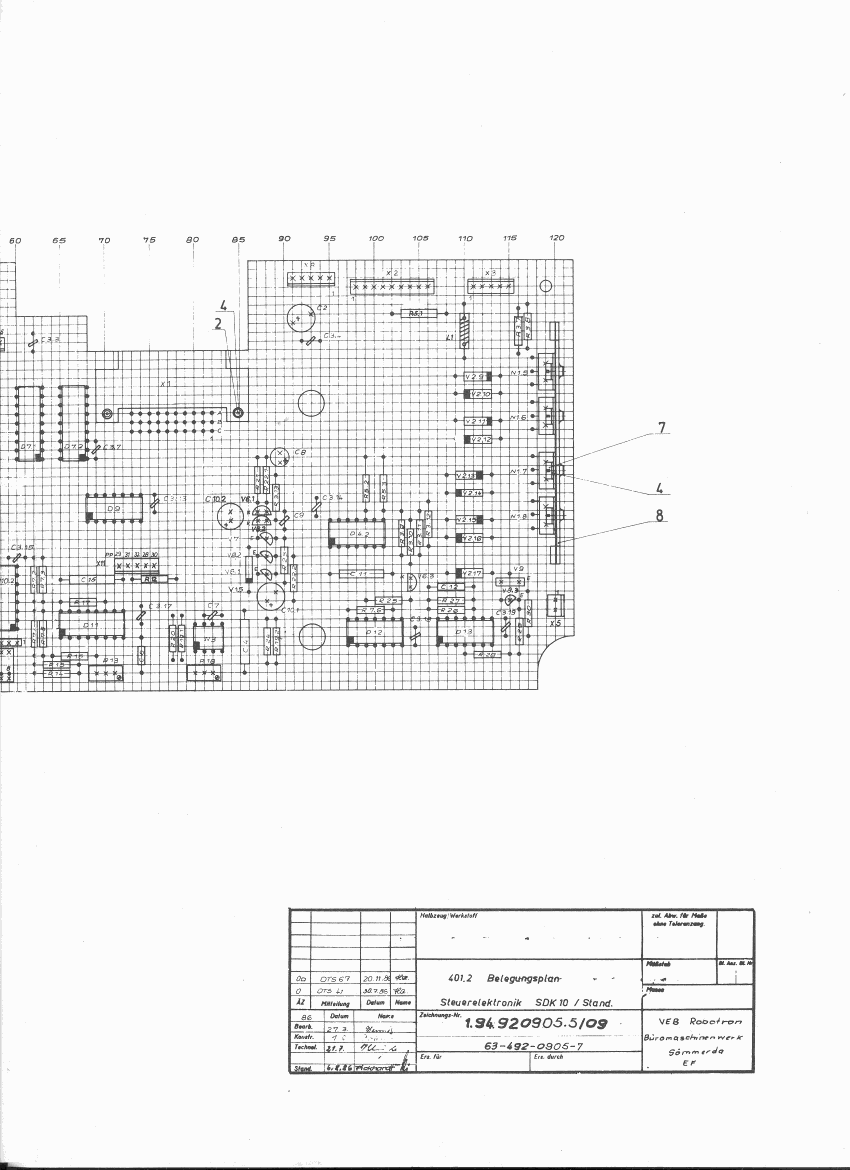

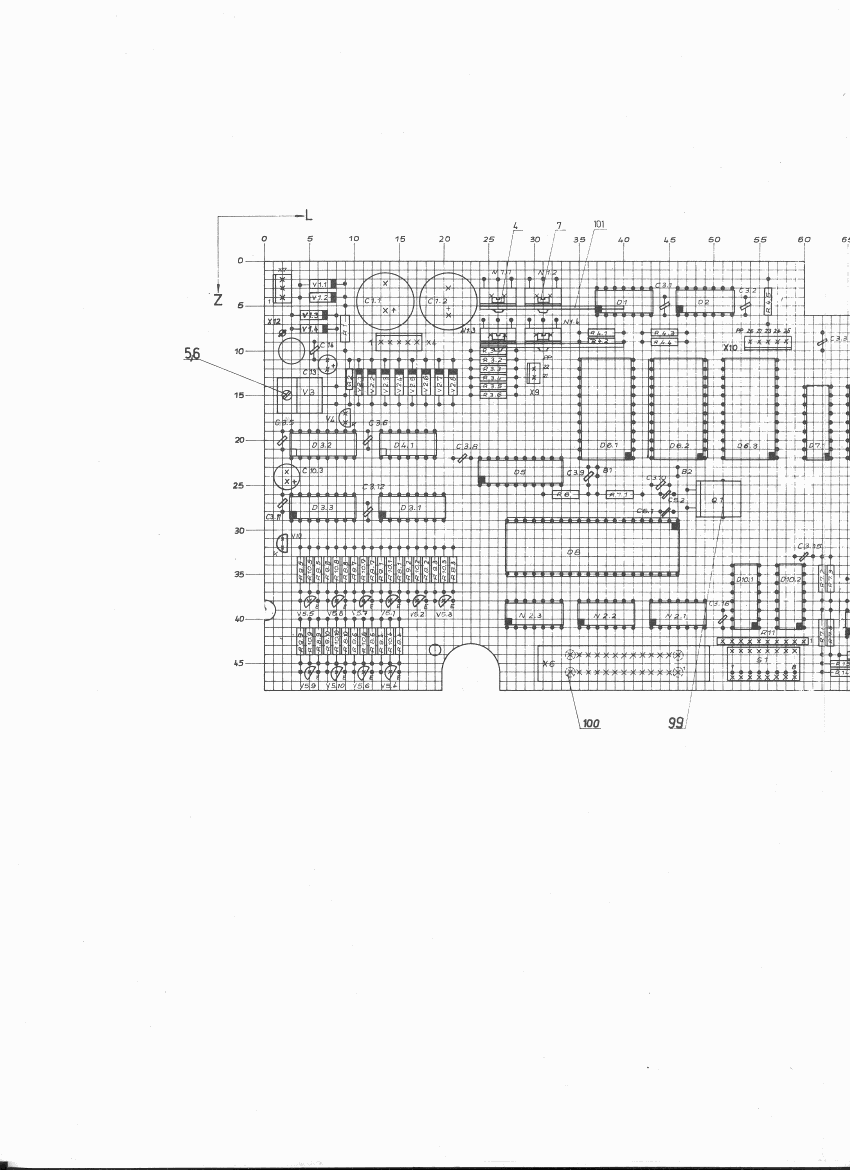

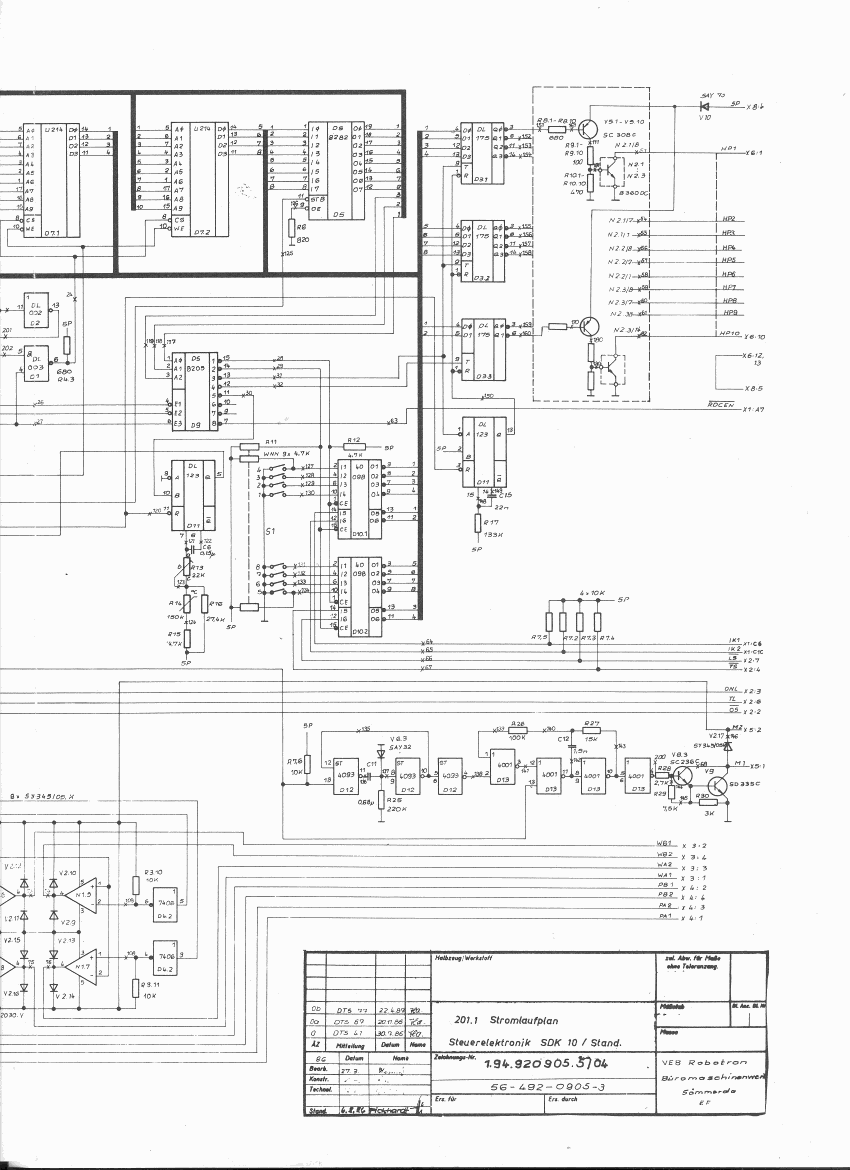

Základní deska Schema 1 Schema 2 Rozložení součástek 1 Rozložení součástek 2

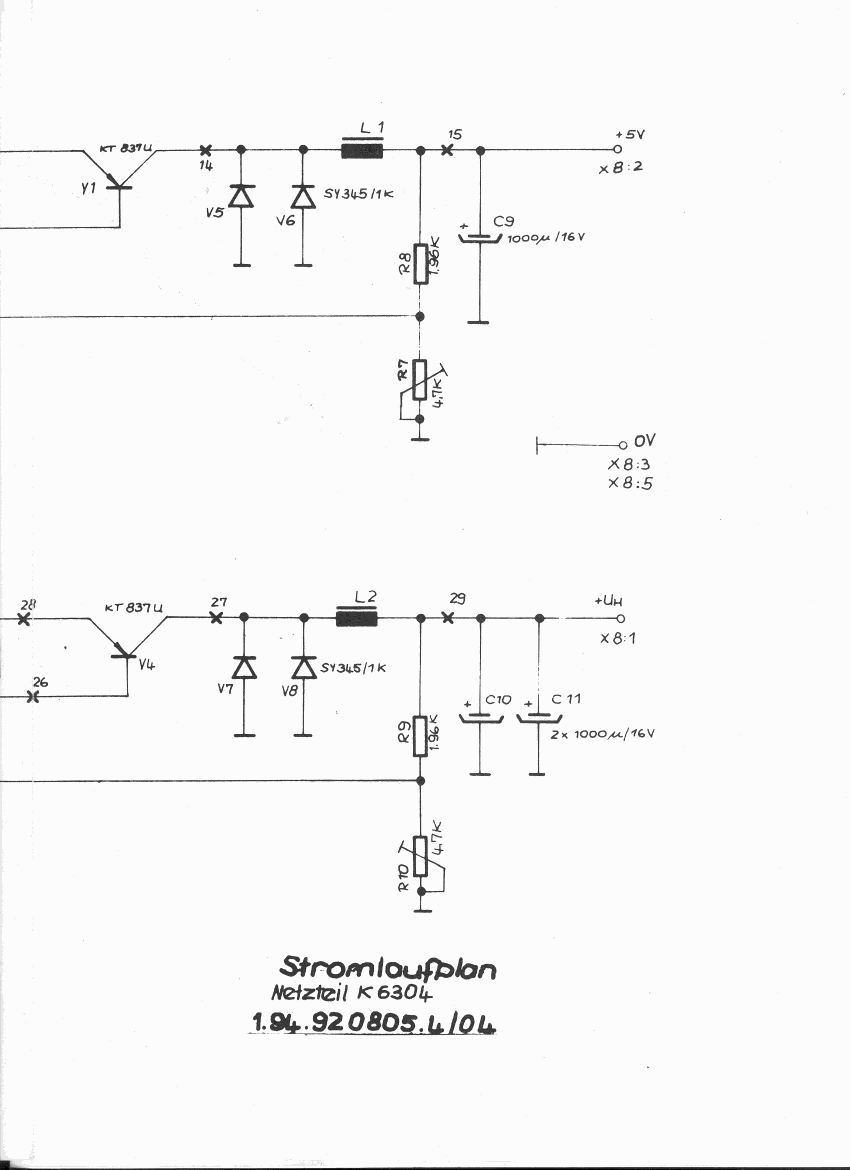

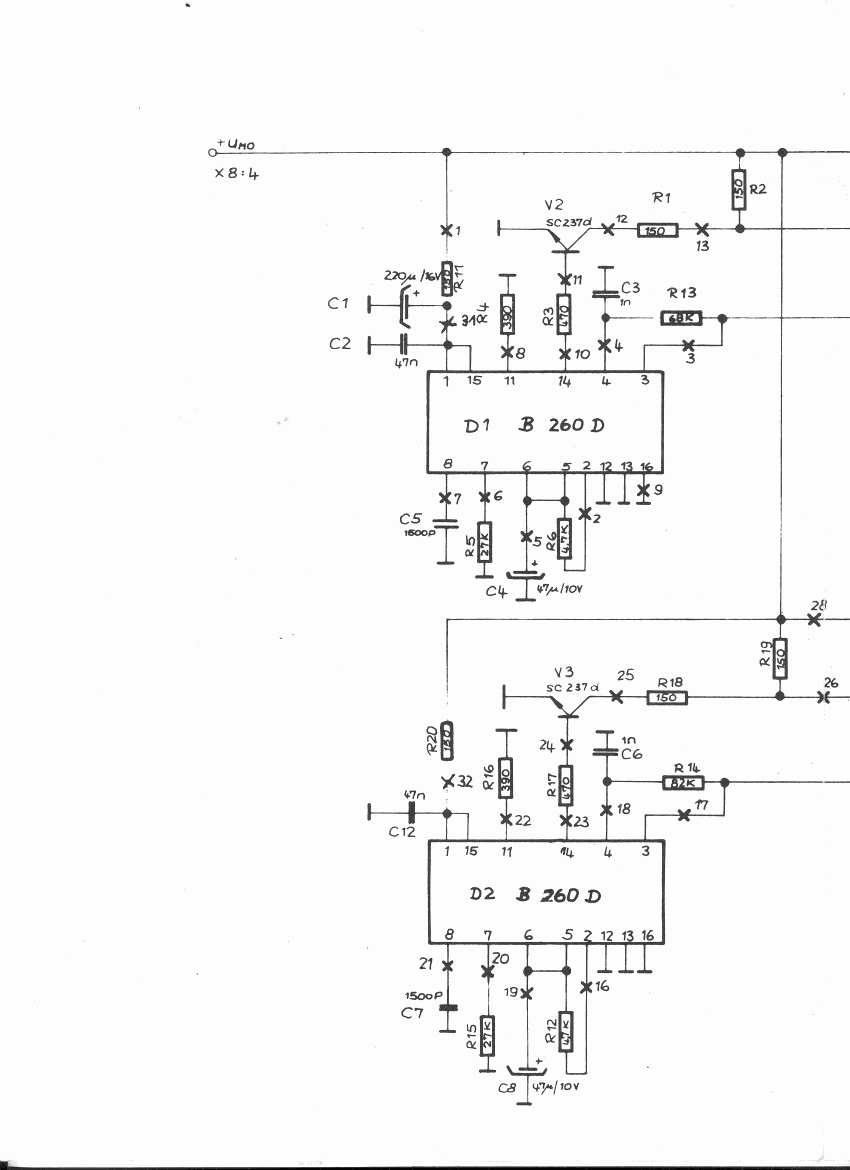

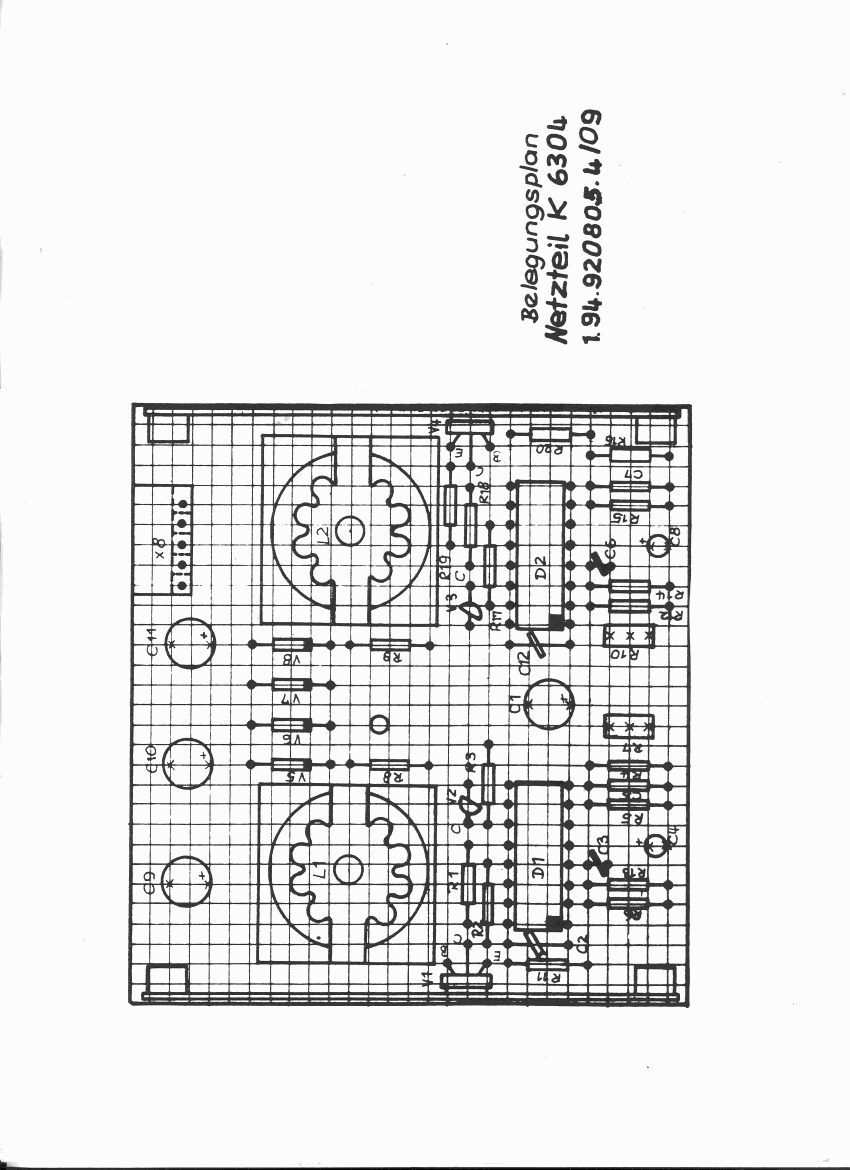

Zdroj Schema 1 Schema 2 Rozložení součástek

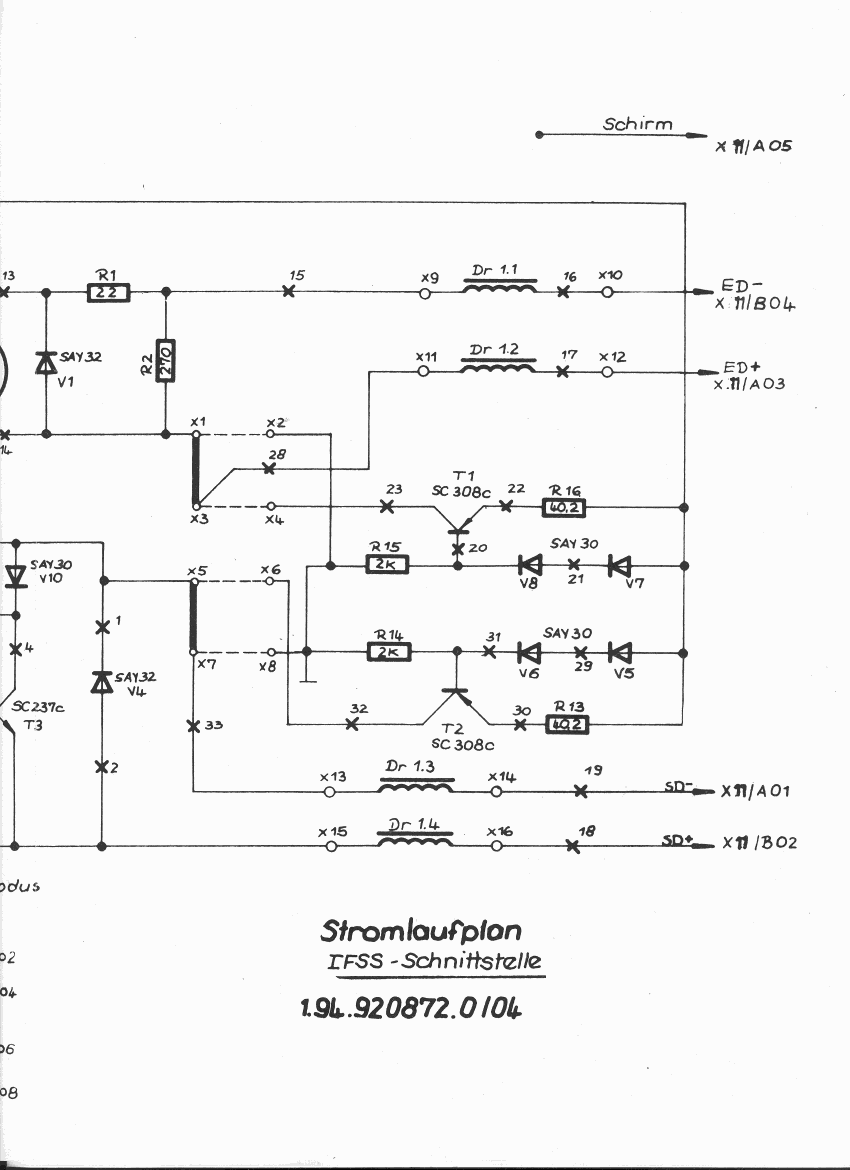

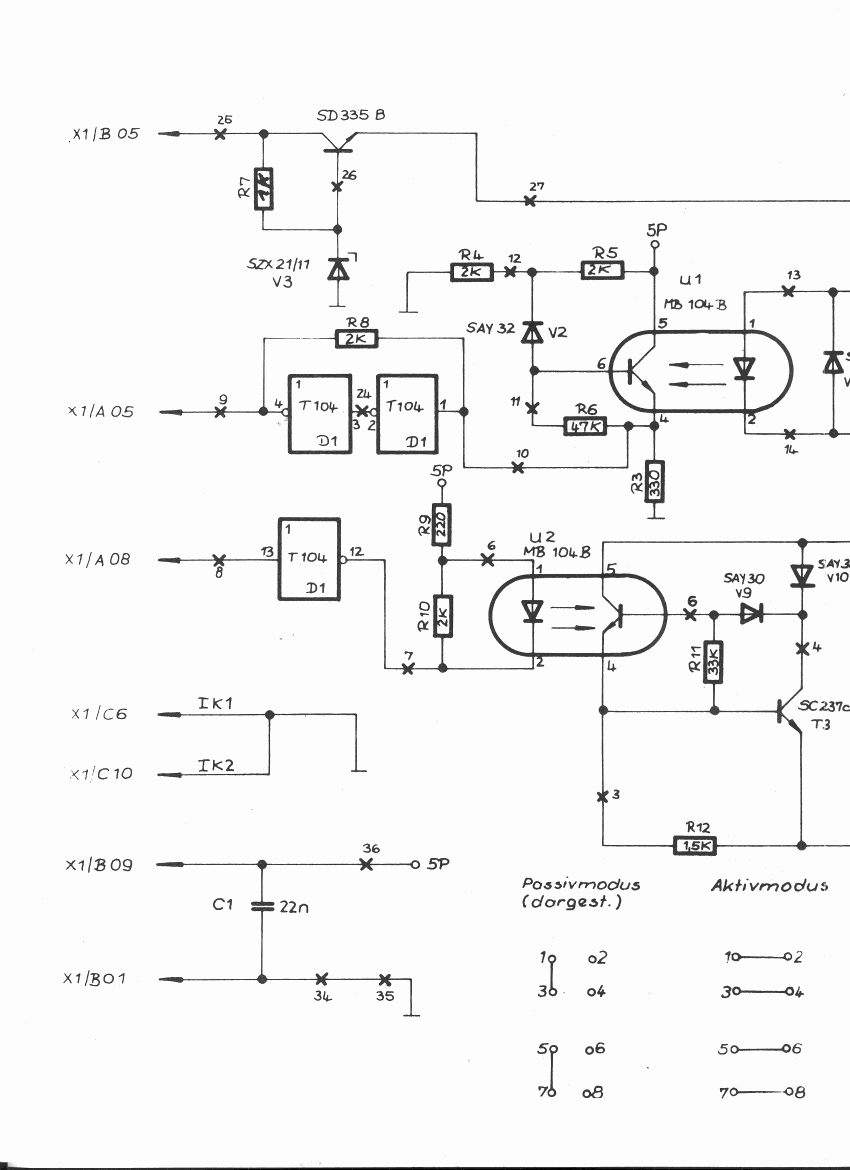

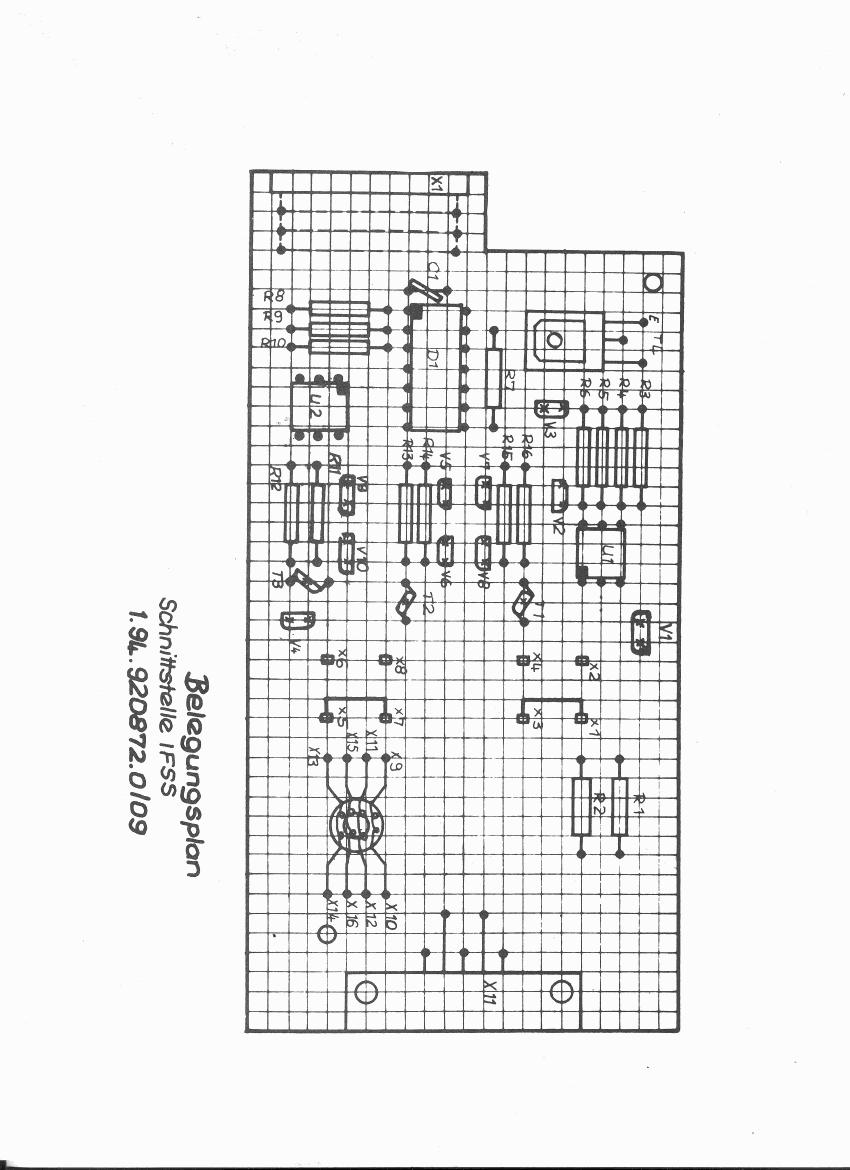

IFSS Schema 1 Schema 2 Rozložení součástek

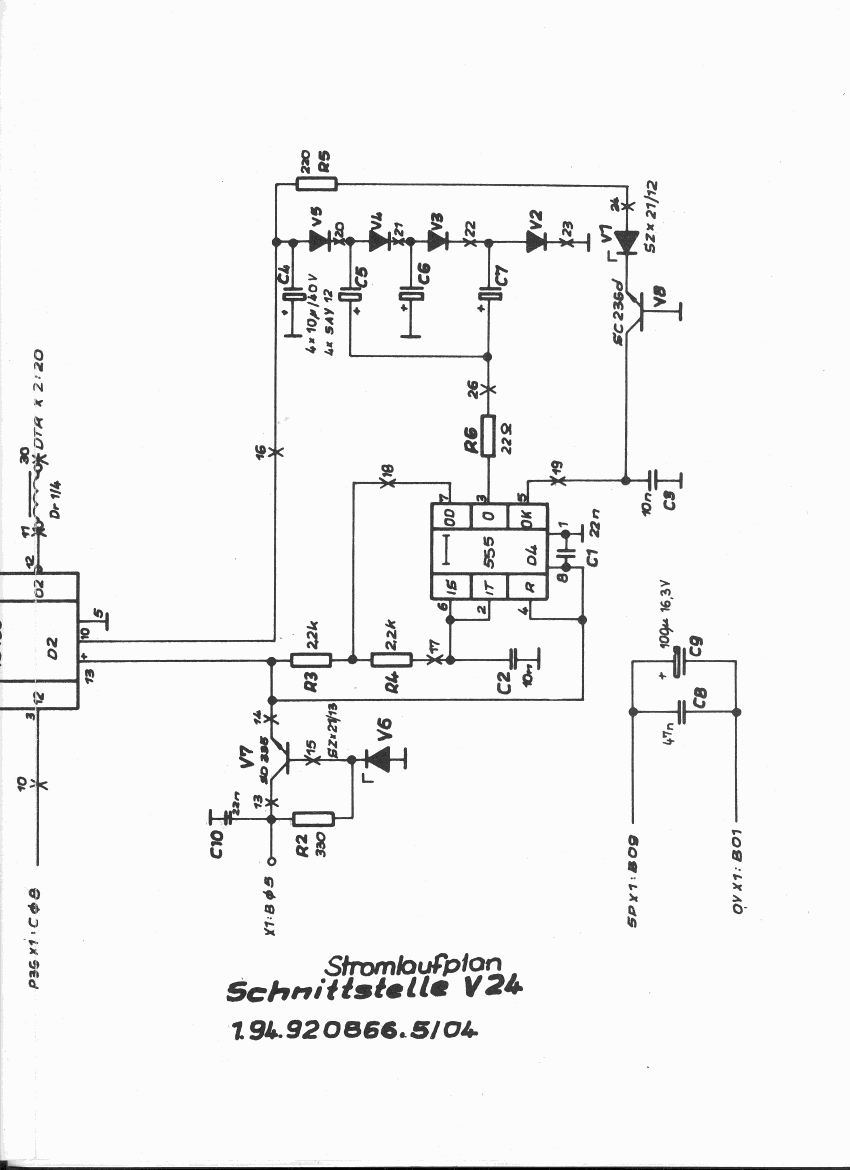

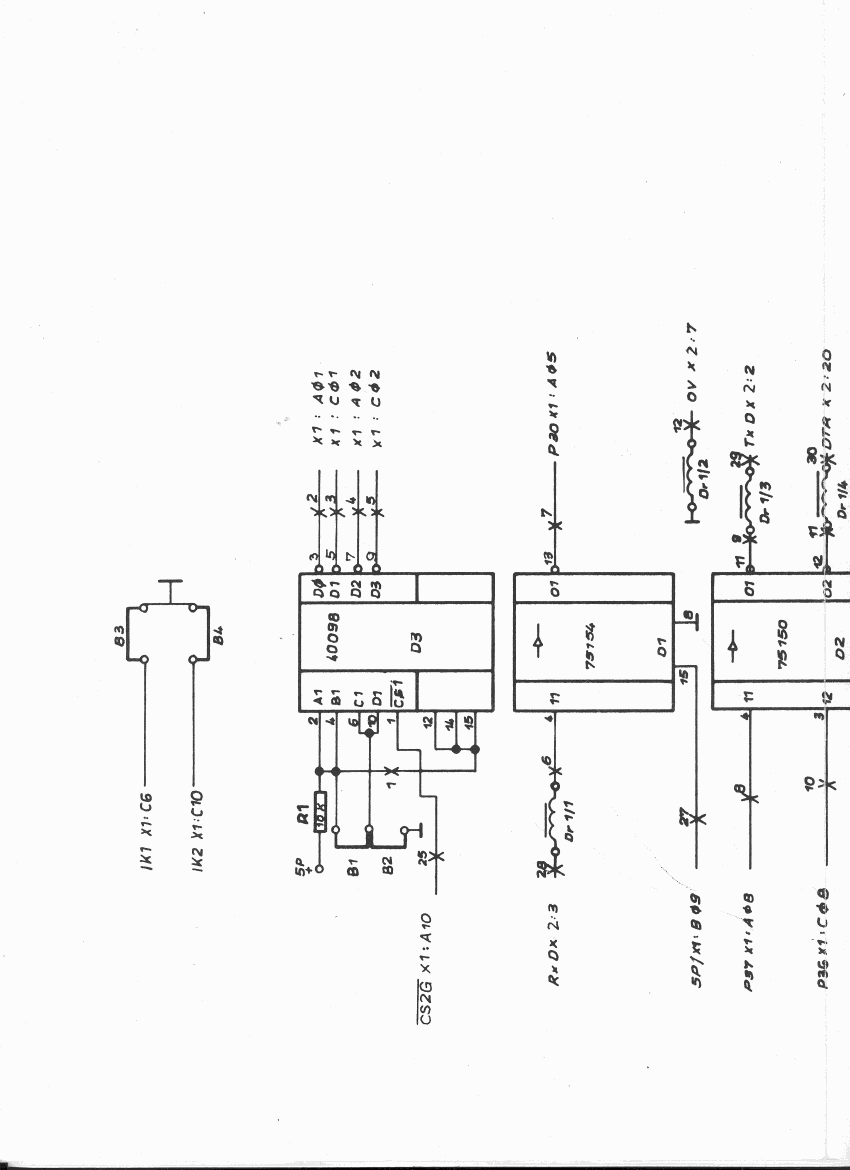

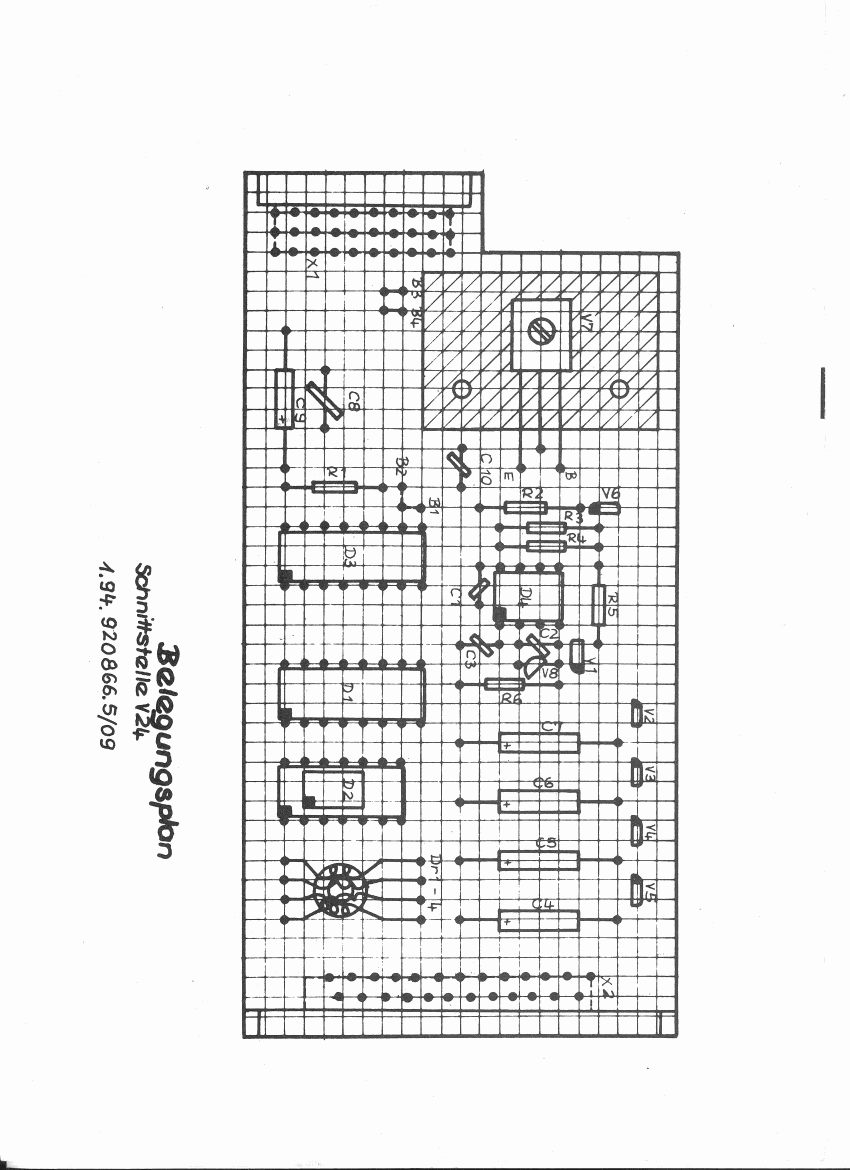

V24 Schema 1 Schema 2 Rozložení součástek

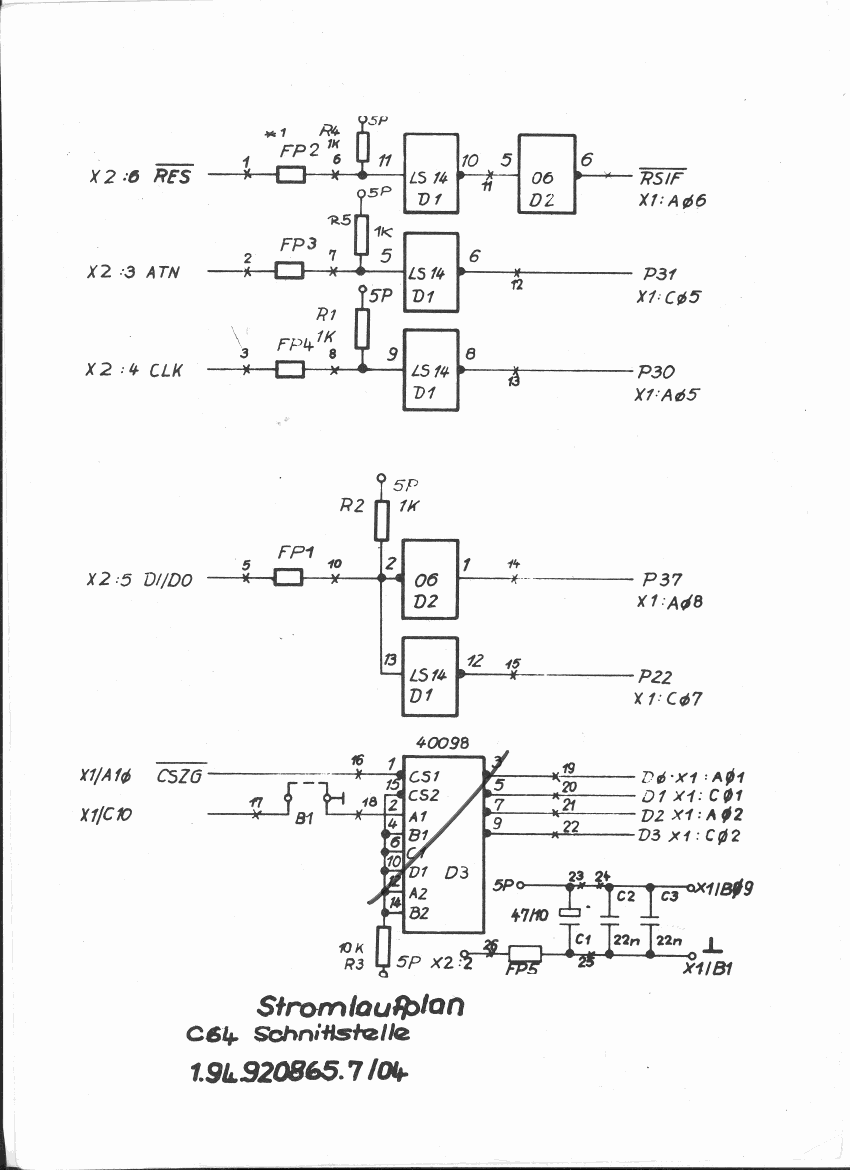

C64 Schema Rozložení součástek

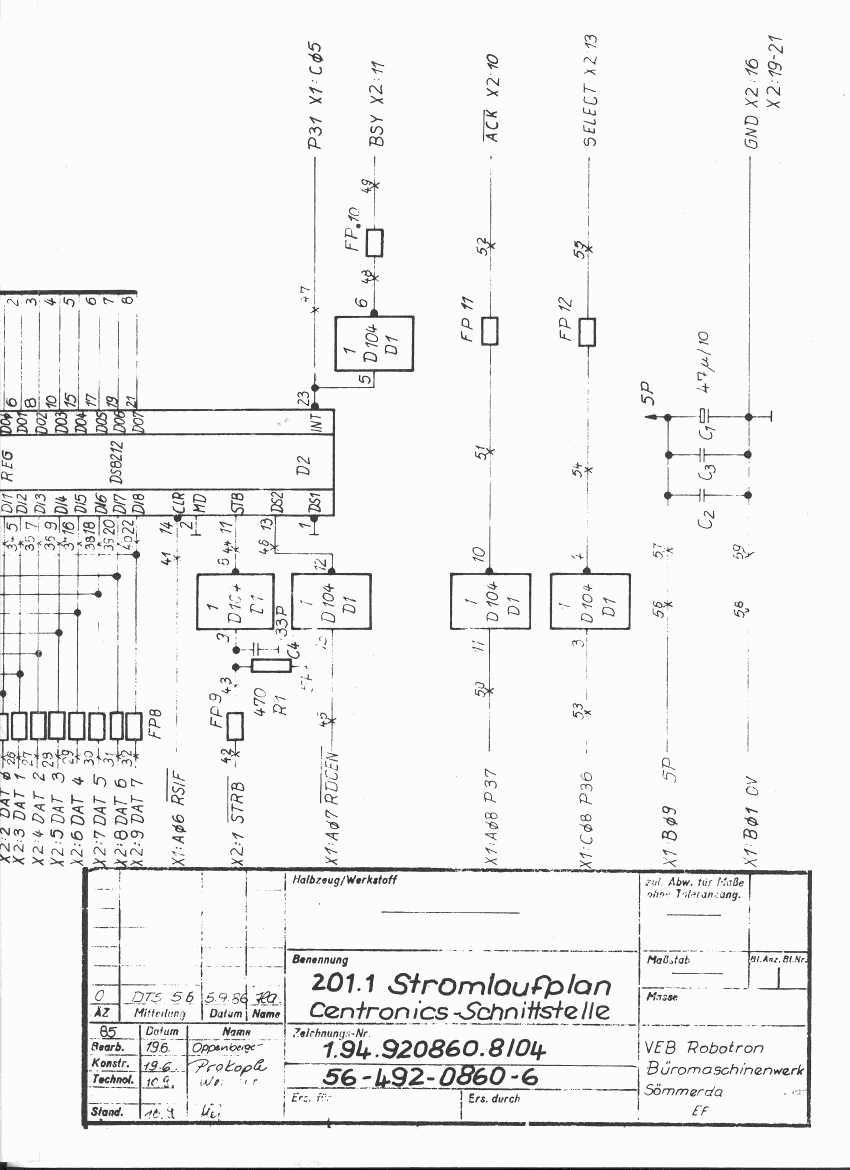

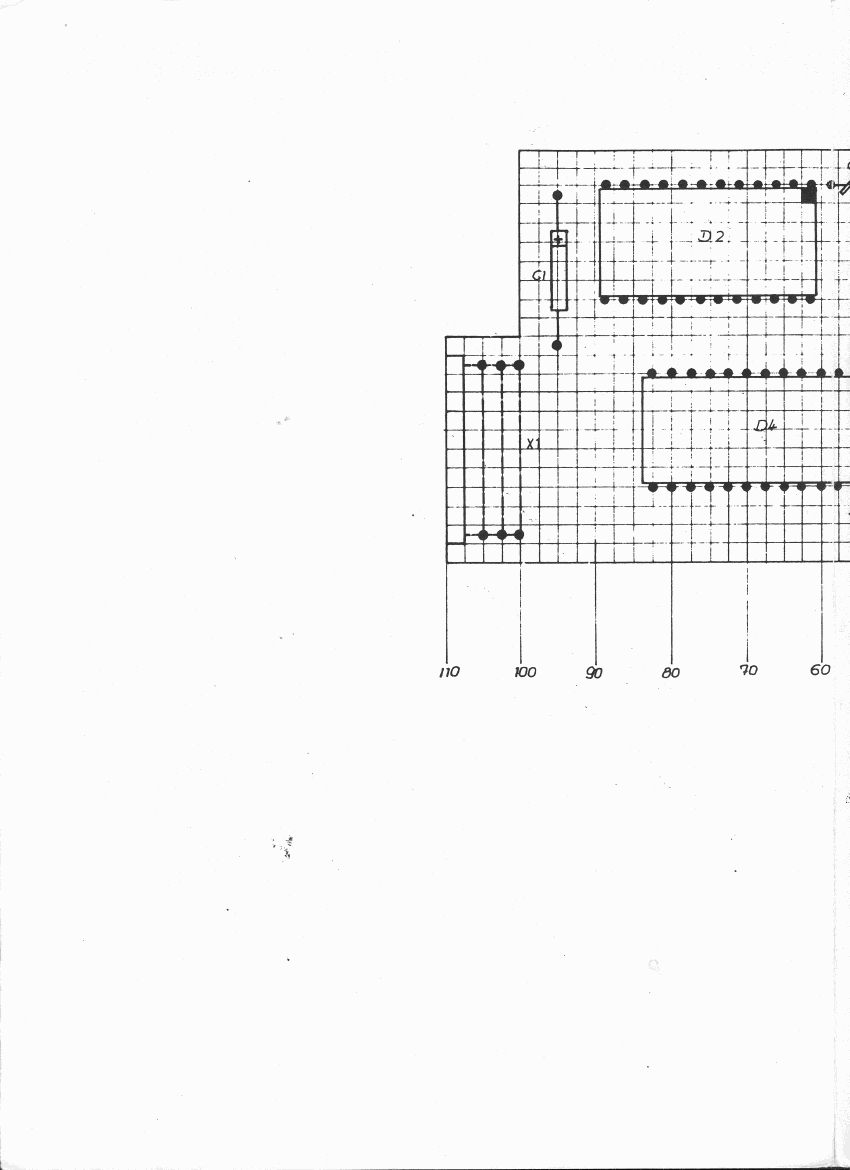

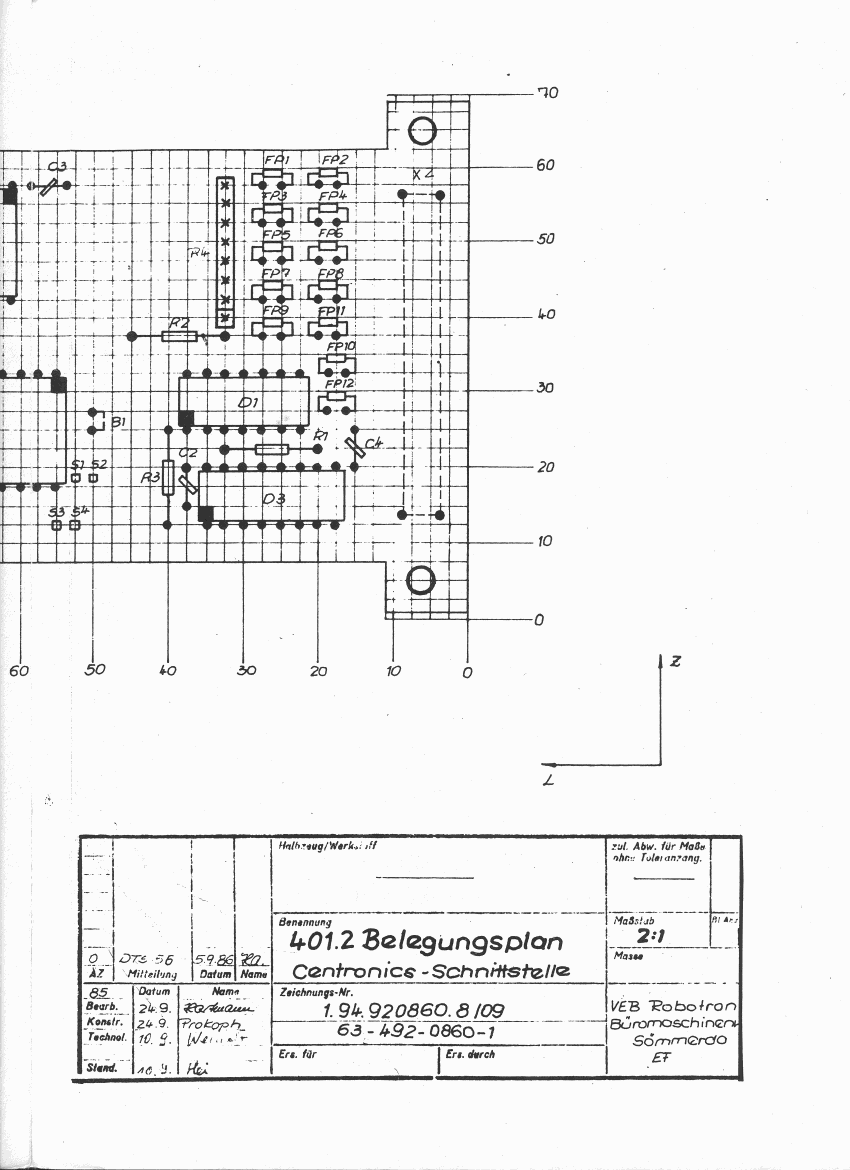

Centronics Schema 1 Schema 2 Rozložení součástek 1 Rozložení součástek 2
Český návod
